Freight Inground
DRAWINGS

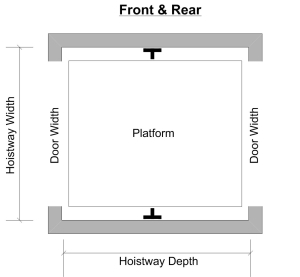

| Capacity | Clear Door Width | Hoistway Size Wx D | Clear inside W x D | ||
|---|---|---|---|---|---|
| Class A & C Loading | |||||
| 4000 | 5’8″ | 7’8″x8’8″ | 5’8″x7’5 1/2″ | DWG | |
| 5000 | 6’8″ | 8’10″x10’8″ | 6’8″x9′ 5 1/2″ | DWG | |
| 6000 | 8’0″ | 10’2″x10’8″ | 8’0″x9′ 5 1/2″ | DWG | |
| 8000 | 8’0″ | 10’2″x10’8″ | 8’0″x9′ 5 1/2″ | DWG | |
| 10000 | 10’0″ | 12’2″x14’10” | 10’0″x13′ 5 1/2″ | DWG | |
| 12000 | 12’0″ | 14’4″x16’8″ | 12’0″x15’5 1/2″ | DWG | |
| 15000 | 12’0″ | 14’4″x18’8″ | 12’0″x17′ 5 1/2″ | DWG | |
| Class B Motor Vehicle Lading | |||||
| 8000 | 9’0″ | 11’2″x22’8″ | 9’0″x21′ 5 1/2″ | DWG | |
| 10000 | 10’0″ | 12’2″x24’8″ | 9’0″x21’4″ | DWG | |

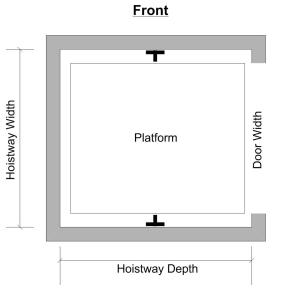

| Capacity | Door Type and Width | Hoistwy Size WxD | Clear Inside WxD | ||
|---|---|---|---|---|---|
| Class A & C Loading | |||||
| 4000 | 5’8″ | 7’8″x8’10” | 5’8″x7’4″ | DWG | |
| 5000 | 6’8″ | 8’10″x10’10” | 6’8″x9’4″ | DWG | |
| 6000 | 8’0″ | 10’2″x10’10” | 8’0″x9’4″ | DWG | |
| 8000 | 8’0″ | 10’2″x12’10” | 8’0″x11’4″ | DWG | |
| 10000 | 10’0″ | 12’2″x14’10” | 10’0″x13’4″ | DWG | |
| 12000 | 12’0″ | 14’4″x16’10” | 12’0″x15’4″ | DWG | |
| 15000 | 12’0″ | 14’4″x18’10” | 12’0″x17’4″ | DWG | |
| Class B Motor Vehicle Loading | |||||
| 8000 | 9’0″ | 11’2″x22’10” | 9’0″x21’4″ | DWG | |
| 10000 | 10’0″ | 12’2″x24’10” | 10’0″x23’4″ | DWG | |
